Depozičné laboratórium

Laboratórium poskytuje depozíciu tenkých kovových, dielektrických a magnetických vrstiev. Systém AJA Orion 8E zahŕňa magnetrónové naprašovanie, elektrónové a tepelné naparovanie. Zariadenie umožňuje úpravu vzorky pred samotnou depozíciou pomocou RF a iónového čistenia a tiež aj jej ohrev.

AJA Orion 8E:

  • Hybridný naparovací a naprašovací systém
  • Suché vákuum s do tlakov 1×10-8 Torr  (Kryo pumpa, load lock systém)
  • Naparovanie – dve nezávislé multikelínkové elektrónové delá a dve lodičky
  • Naprašovanie – dva 2” UHV magnetróny A320-XP s napájaním DC a RF
  • Substrát  – priemer 3”, ohrev radiáciou (850°C), RF/DC predpätie, čistenie iónovým delom, rotácia a z posuv v rozsahu 2”

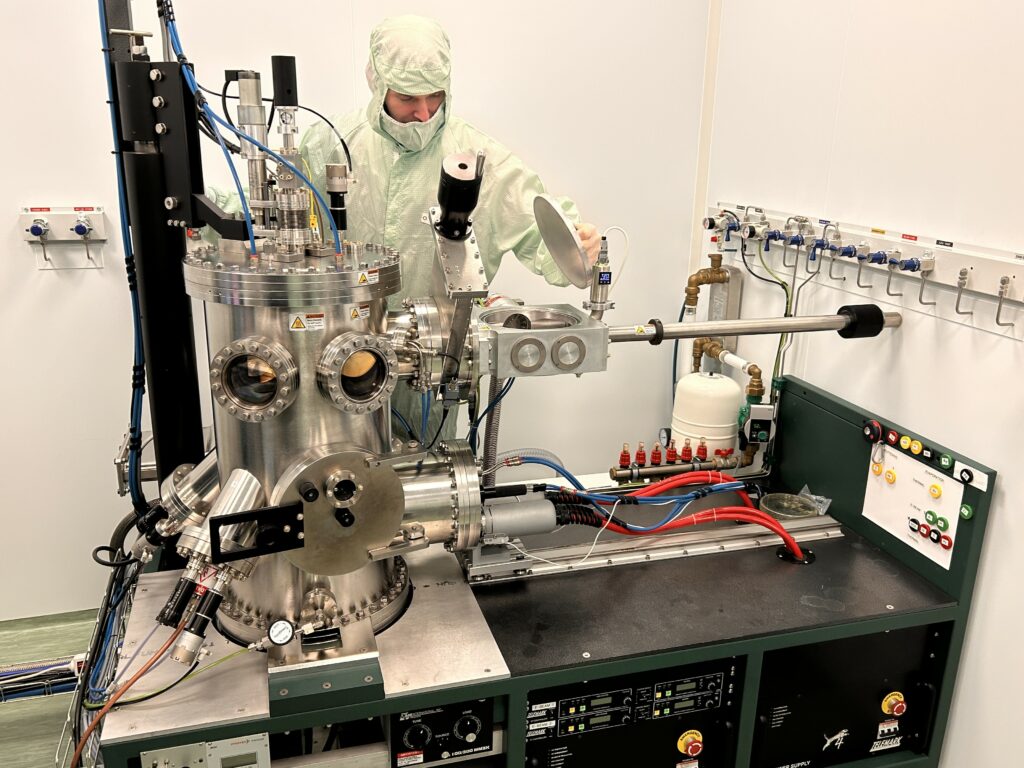

AJA Orion 8E naparovací a naprašovací systém s load-lock komorou v Depozičnom laboratóriu v Čistých priestoroch.

Aplikácie:

  • Elektrónové naparovanie materiálov pre mikroelektroniku
  • Simultánne naparovanie dvoch materiálov súčasne
  • Príprave ohmických a Schottkyho kontaktov
  • RF a DC naprašovanie kovových, izolačných a magnetických materiálov (kodepozícia, supermriežky)
  • Depozícia materiálov v atmosférach zložených z rôznych plynov: N2 (TiN), O2 (Al2O3)

Leybold UNIVEX 400 E-beam system

  • Kompaktný vákuový systém s odparovaním pomocou elektrónového lúča
  • Vákuum do tlakov 5×10-7 Torr (bez load-lock systému)
  • Naparovanie – 8 rôznych kužeľovitých vaničiek pre kovové materiály
  • Substrát – max 350 mm
  • Proces naparovania – manuálny, poloautomatizovaný, resp. plnoautomatizovaný
  • Zloženie: – procesný modul (vákuová komora s kryo-génnym čerpacím systémom), – riadiaci modul (napájací zdroj, integrovaný PC/PLC a procesný regulátor)

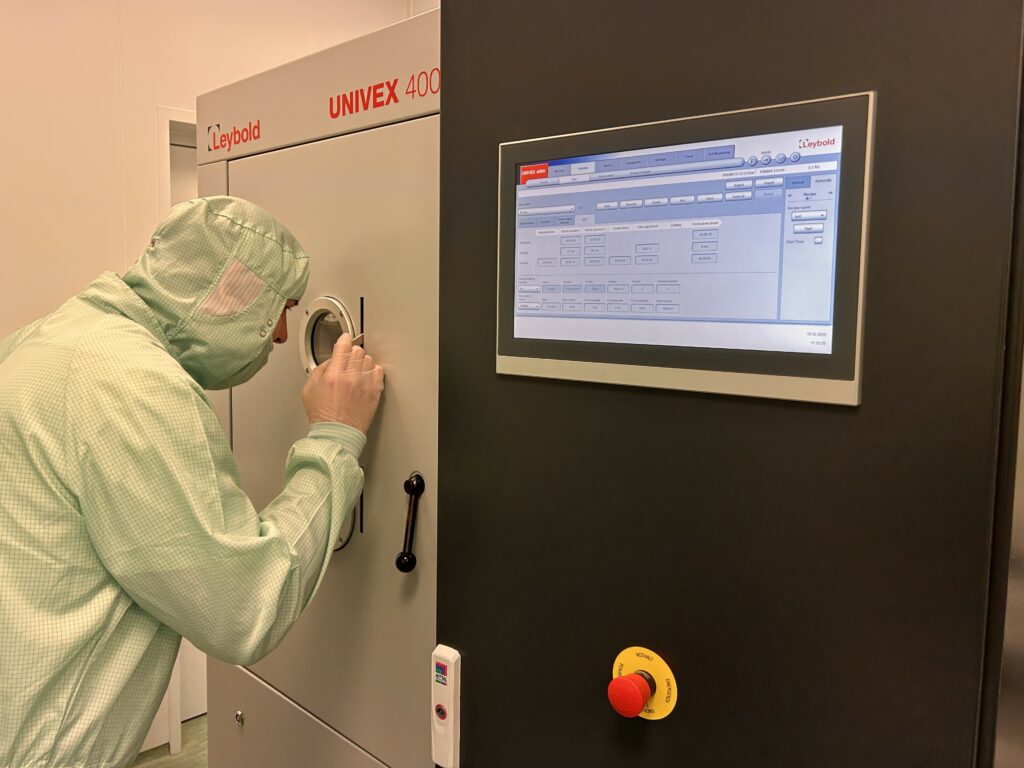

Depozičný systém Leybold UNIVEX 400 v Depozičnom laboratóriu v Čistých priestoroch.

Aplikácie:

  • Príprava hradlových a ohmických kontaktov, príp. kovových masiek pre mikroelektroniku
  • Materiály – Ti, Al, Ni, Au, príp. Pt


Kontakt: Ing. J. Fedor, PhD., tel.: 02-5922 2358, Ing. R. Stoklas, PhD., Ing. T. Ščepka, PhD.

Prístup: prístup pod odborným dohľadom, rezervovanie e-mailom alebo telefonicky

Cena: 0 EUR/hod. pre zamestnancov SAV
