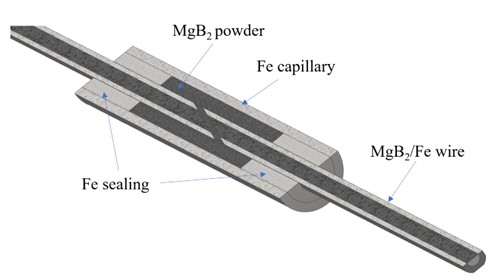

Supravodivosť umožňuje prenos jednosmerného elektrického prúdu bez strát, avšak je možné vyprodukovať len limitovanú dĺžku supravodivého drôta v jednom kuse (< 1km). Aby bolo možné dosiahnuť požadované dĺžky pre rôzne zariadenia, treba vyvinúť spoje s nulovým alebo veľmi nízkym elektrickým odporom. Jednou z oblastí, ktorá by benefitovala z takýchto spojov sú supravodivé magnety, kde by takéto spoje pracovali ako „perzistentné prúdové spínače“ umožňujúce po dosiahnutí požadovaného magnetického poľa odpojiť supravodivý magnet od zdroja prúdu a udržiavať ho v prevádzke, pričom by ho stačilo chladiť na potrebné kryogénne teploty. Imrich Hušek a jeho kolegovia pokračujú vo vývoji MgB2 spoja, ktorý by spĺňal tieto požiadavky, pomocou takzvaného „scarf joint“ v ktorom spájajú jednožilové drôty MgB2/Fe vyrobenými postupom „ex-situ Powder-in-Tube“ (Obr. 1).

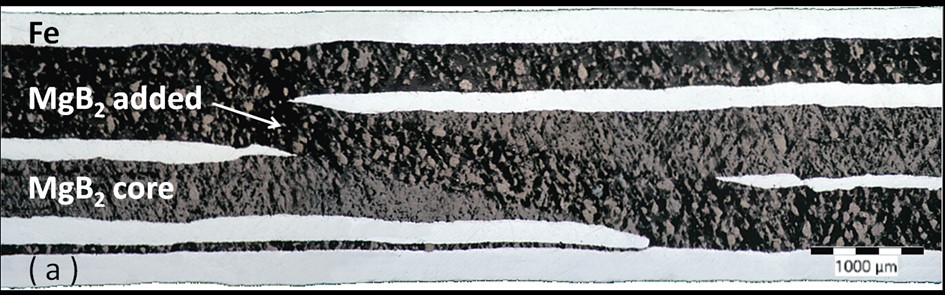

Pripravili sa dva druhy MgB2 drôtov na spojenie – jeden pripravený z komerčne zakúpeného MgB2 prášku a druhý z toho istého prášku, ale dodatočne presiateho aby sa odstránili väčšie častice (z 80 μm na 21 μm). Viaceré konfigurácie spojov boli vyrobené pre oba typy MgB2 drôtov, pričom sa menila zrnitosť použitého prášku a aplikované mechanické zaťaženie. Elektrické vlastnosti spojov a drôtov boli zmerané pri teplote relevantnej pre supravodivé magnety (4.2 K) a pri externých magnetických poliach až do 6 T. Spoje s najlepšími vlastnosťami, dokonca ešte lepšími ako mali samostatné drôty, sa podarilo dosiahnuť, keď aplikované mechanické namáhanie spôsobilo zmenšenie objemu spoja o 20% a použil sa MgB2 prášok s časticami menšími ako 35 μm (Obr. 2). Podrobnejšie detaily a metóda výroby spoju sa nachádzajú v článku v odkaze spomenutom nižšie.
Autori: Iimrich Hušek, Pavol Kováč, Tibor Melišek, Dušan Berek and Ľubomír Kopera
Odkaz: https://iopscience.iop.org/article/10.1088/1361-6668/add426
